EL466,EL566
کارکرد
قفلهای چند قسمتی Solenoid از دیگر محصولات ABLOY میباشد که در کنار خصوصیات مربوط به قفلهای معمولی Soleniod،ضامن امنیت بالای درب و کاربرد وسیع این قفل میباشد.

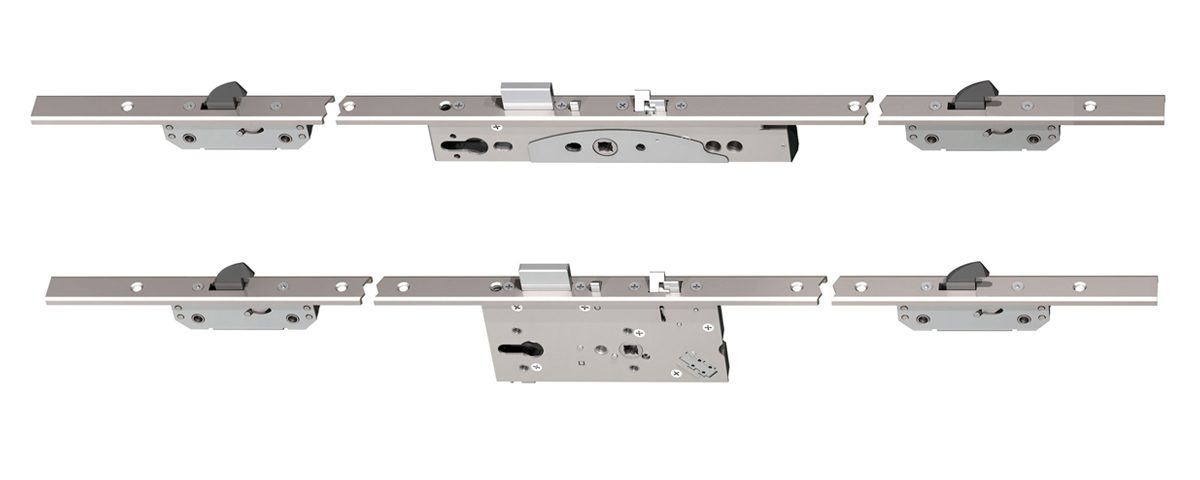

قفل اصلی EL560 و Solenoid EL 460 میباشد که در مرکز قرار گرفته است و دو قفل جانبی بوسیله زبانه های انتهایی پایین و بالا در دو طرف آن وصل شده است. هر سه قسمت در راستای یک خط نصب و بوسیله قفل مرکزی هدایت میشوند.
قفلهای الکتریکی دستگیره دار میتوانند در دو وضعیت Failed Lock و Failed Unlock تنظیم شوند.
در وضعیت Failed Lock،قفل میتواند بوسیله دستگیره و فقط در هنگام جریان برق، باز شود.
در وضعیت Failed Unlock،قفل میتواند بوسیله دستگیره و فقط در هنگام جریان برق، باز شود.
کاربرد
توصیه میشود که این قفل برای مصارفی مانند ساختمان های عمومی، بیمارستانها، مدارس، دانشگاه و غیره مورد استفاده قرار بگیرد.
این نوع قفل در دربهای زیر مورد استفاده قرار میگیرند:
این نوع قفل در دربهای زیر مورد استفاده قرار میگیرند:
- دربهای امنیتی با تردد متوسط
- دربهای ضد حریق با تردد متوسط
- دربهای بلند انباری ها، اطاقهای نگهداری محصولات و شوفاژ خانه ها
قفلهای EL466 و EL566:
در این قفل فقط دستگیره خارجی درب با جریان برق کار میکند و قفل همیشه با دستگیره داخلی و یا کلید مربوطه باز میشود.قفلهای EL467 و EL567:
در این قفل هم دستگیره خارجی و هم داخلی با جریان برق کنترل میشوند.بازشو مکانیکی بوسیله کلید و یا Thumbturn میتواند این قفل را باز کند.
قفلهای EL566 و EL567 در دربهای چوبی و فلزی و قفلهای EL466 و EL467 در دربهای شیشه ای UPVC بکار میروند. در انتخاب قفلهای EL466-EL566 در مواقعی که خروج با دستگیره مورد نیاز است،قفل باید همراه با Split spindle باشد.
قفلهای EL467-EL567در مواقعی انتخاب میشوند که هم خروج و هم ورود به صورت الکتریکی انجام میشود.
قفلهای الکتریکی دستگیره دار در دربهایی با تردد متوسط بکار برده میشوند. این قفل قابلیت نصب با سیستم ، کنترل تردد، دستگاه کارت خوان،timer و push button را دارد.
توصیه میشود که برای تردد بالا از قفلهای موتوری ABLOY استفاده شود.
قابل ذکر است که استفاده از این نوع قفلها در دربهای خروج اضطراری و دربهای ضد حریق (EN) توصیه میشود.همچنین این نوع قفلها برای استفاده به همراه دربهای اتوماتیک نیز توصیه میشوند.
در صورتی که هم ورود و هم خروج با جریان برق انجام شود، دستگیره در دو طرف درب نصب میشود.
قفلهای EL467-EL567در مواقعی انتخاب میشوند که هم خروج و هم ورود به صورت الکتریکی انجام میشود.
قفلهای الکتریکی دستگیره دار در دربهایی با تردد متوسط بکار برده میشوند. این قفل قابلیت نصب با سیستم ، کنترل تردد، دستگاه کارت خوان،timer و push button را دارد.
توصیه میشود که برای تردد بالا از قفلهای موتوری ABLOY استفاده شود.
قابل ذکر است که استفاده از این نوع قفلها در دربهای خروج اضطراری و دربهای ضد حریق (EN) توصیه میشود.همچنین این نوع قفلها برای استفاده به همراه دربهای اتوماتیک نیز توصیه میشوند.
در صورتی که هم ورود و هم خروج با جریان برق انجام شود، دستگیره در دو طرف درب نصب میشود.
مشخصات تکنیکی
| 12-24 V DC STAB (-10%, +15%) | |
| Current |
Max. 0.4A (12V DC), 0.17A (24V DC), less than a second Idle 0.13A (12V DC), 0.065A (24V DC) |
| Microswitches | Max. 0.5A 30V AC/DC resist, 10W |
| Operating temperature | -20°C- +60°C |
| Bolt throw | 20mm (deadbolt), 10mm (double action bolt) |
| Backset |
55,60,65,80,100mm (EL566) 30,35,40,45mm (EL466) |
| Forend | 24x6.5x1760 / 2000 mm |
| Spindle | 9mm (8mm with snap spindle adapters) |
| Door gap | 2 - 5.5 mm |
| Settable functions |
Mechanical functions: Handling of trigger bolt -Electrically controlled side (EL566, EL466) Electrical function: -Fail locked / Fail unlocked |
| Monitoring outputs |
Bolt deadlocked Bolt inside the lock case Trigger bolt in Handle used Cylinder used |
سیگنال های مونیتورینگ خروجی
اصول کنترل قفل و دیاگرام سیگنالهای خروجی
ابعاد
