EL460, EL461, EL560, EL561

کاربرد

این نوع قفلها توصیه میشود در مکانهای عمومی مانند دفاتر کاری، اطاق کنفرانس، انباری ها، اطاق های تاسیسات و دربهای ضد حریق. (با تردد متوسط)
EL560 و EL561 در دربهای چوبی و فلزی مورد استفاده قرار میگیرند.EL460 و EL461 در دربهایی با مقطع عرضی نازک استفاده میشوند.
EL561 و EL461 که با Split Spindle کاربرد دارند، در صورت احتیاج به خروج با دستگیره مورد استفاده قرار میگیرند.
EL460 و EL560 در صورتی مورد استفاده قرار میگیرد که هم ورود و هم خروج به صورت الکترونیکی کنترل میشود. قفلها با کنترل مکانیکی از طریق دستگیره در دربهایی با تردد متوسط استفاده میشوند. این قفلها از طریق کنترل از راه دور و یا Timer و Keypad و Push Button به صورت الکتریکی باز و بسته میشوند.

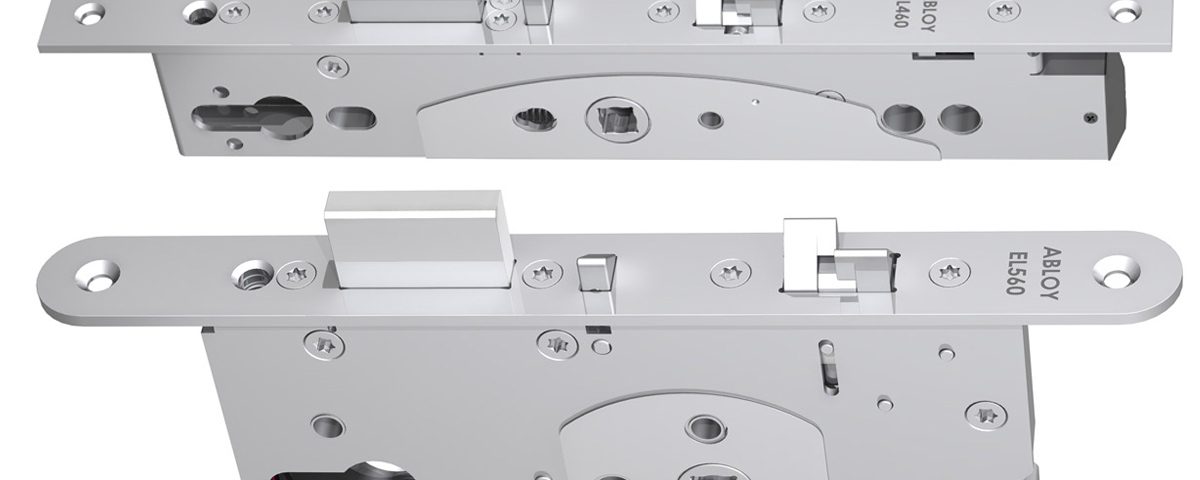

el460-img

کارکرد

این نوع قفل به هر دو صورت Failed Lock و Failed Unlock کار میکند. در حالت Failed Lock،درب با کمک دستگیره و در صورت جریان برق باز خواهد بود.
در قفلهای EL460 و EL560 فقط دستگیره ی خارجی الکتریکی کنترل میشود و درب همیشه بوسیله ی دستگیره ی داخلی باز خواهد شد. باز کردن مکانیکی بوسیله ی سیلندر همیشه انجام پذیر است.
در قفلهای EL461 و EL561 هر دو دستگیره در داخل و خارج درب، الکتریکی کنترل میشوند و باز کردن مکانیکی بوسیله ی سیلندر همیشه انجام پذیر است.

استانداردها

EN 179 Exit
EN 1125 Panic Exit
EN1634-1 Fire resistance
EN 61000-6-1 EMC
EN 61000-6-3 EMC
EN 14846 Electric locks
EN 12209 Mechanical resistance
در صورتی که هم ورود و هم خروج با جریان برق انجام شود، دستگیره در دو طرف درب نصب میشود.این قفل قابلیت نصب با سیستم کنترل تردد، دستگاه کارت خوان،Timer و Push Button را دارد.

مشخصات تکنیکی

Operating voltage 12-24 V DC STAB (-10%, +15%)
Current Max. 0.55A (12V DC), 0.27A (24V DC)
Idle 0.24A (12V DC), 0.11A (24V DC)
Microswitches Max. 0.5A 30V AC/DC resist, 10W
Operating temperature -20°C- +60°C
Bolt throw 20mm (deadbolt), 10mm (double action bolt)
Backset 55,60,65,80,100mm (EL560, EL561)
30,35,40,45mm (EL460, EL461)
Forend 20,24mm (EL560, EL561)
24, 28mm (EL460, EL461)
Spindle 9mm (8mm with snap spindle adapters)
Settable functions Mechanical functions:
Handling of trigger bolt
-Electrically controlled side (EL560, EL460)
Electrical function:
-Fail locked / Fail unlocked
Monitoring outputs Bolt deadlocked
Bolt inside the lock case
Trigger bolt in
Handle used
Cylinder used
Cable Sabotage

سیگنال های مونیتورینگ خروجی

اصول کنترل قفل و دیاگرام سیگنالهای خروجی

ابعاد
