EL426, EL526

کارکرد

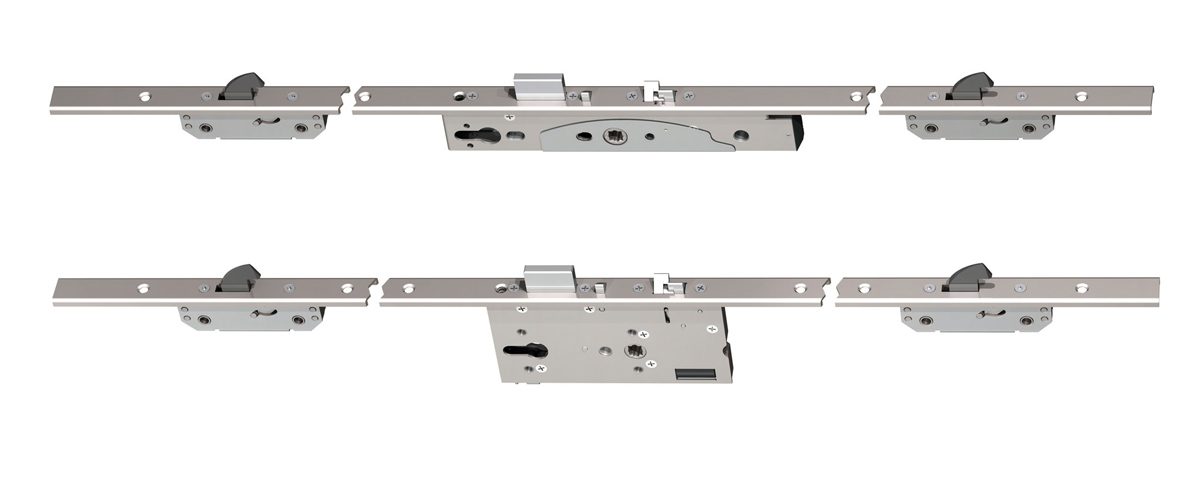

قفلهای موتوری Abloy از چند قسمت جدا از هم تشکیل شده است و همانند قفل های الکتریکی دیگر، ضامن امنیت بالای درب میباشد.قفل اصلی EL420,EL520 میباشد که در مرکز قرار گرفته است و دو قفل جانبی بوسیله زبانه های انتهایی پایین و بالا در دو طرف آن وصل شده است. هر سه قسمت در راستای یک خط نصب و بوسیله قفل مرکزی هدایت میشوند.

قفل مرکزی شامل دو زبانه است: زبانه دو طرفه و زبانه ثابت.
زبانه ثابت در قفل مرکزی و دو زبانه انتهایی پایین و بالا در قفلهای جانبی بوسیله موتور باز و بسته میشوند.
در هنگام جریان برق، زبانه دو طرفه در قفل مرکزی باعث باز شدن درب میشود.
این قفل همیشه و در هر زمان بوسیله دستگیره داخلی و یا کلید مربوطه قابل استفاده میباشد.

کاربرد قفل های موتوری Abloy برای شرایط نامبرده در زیر میباشد:

  • امنیت بالا
  • راحتی در باز و بسته شدن (Push/Pull)
  • عمر بالای قفل (مصرف زیاد)
توصیه میشود که این قفل برای مصارفی مانند ساختمان های عمومی، بیمارستانها، مدارس، دانشگاه و غیره مورد استفاده قرار بگیرد.

جعبه کنترل

کنترل لحظه ای : زبانه ثابت و زبانه های بالا و پایین انتهایی، برای مدت زمان 2 تا 15 ثانیه در قفل نگه داشته میشوند.
کنترل دائم: زبانه ثابت و زبانه های بالا و پایین انتهایی تا زمانی که برق جریان دارد در قفل نگه داشته میشوند.
در هنگام بسته شدن درب، اگر جریان برق قطع باشد و یا delay خاموش باشد، تمامی زبانه ها قفل میشوند.
قابل ذکر است که همیشه در هنگام قطع سراسری جریان برق، تمامی زبانه ها قفل میشوند.

این نوع قفل در دربهای زیر مورد استفاده قرار میگیرند:

  • دربهای امنیتی
  • دربهای ضد حریق با مصرف بالا
  • دربهای ورودی
  • دربهایی با مصرف بالا که با سیستم کنترل تردد کار میکنند
  • دربهای دوسویه که متصل به درب اتوماتیک باشند
قفل EL526 در دربهای چوبی و فلزی و قفل EL426 در دربهای شیشه ای UPVC بکار میروند.اگر در این نوع قفل دستگیره مورد نیاز باشد، دستگیره در داخل درب نصب میشود.
در صورتی که هم ورود و هم خروج با جریان برق انجام شود، دستگیره در دو طرف درب نصب میشود.این قفل قابلیت نصب با سیستم کنترل تردد، دستگاه کارت خوان،Timer و Push Button را دارد.

مشخصات تکنیکی

Operating voltage 12-24 V DC (-10%, +15%)
12-18 V AC, RMS (-10%, +15%)
Current Max. 1.3A (12V), 0.6A (24V)
Normal 0.45 A (12V), 0.22 (24V)
Idle 0.08A (12V), 0.04A (24V)
Relays Max. 0.8A 30V AC/DC resist, 10W
Operating temperature -20°C- +60°C
Bolt throw 20mm (deadbolt), 10mm (double action bolt)
Backset 55,60,65,80,100mm (EL526)
30,35,40,45mm (EL426)
Forend 24x6.5x1760 / 2000 mm
Spindle 9mm (8mm with snap spindle adapters)
Settable functions Mechanical functions:
Handling of trigger bolt
Monitoring outputs Bolt deadlocked
Bolt inside the lock case
Door closed
Handle used
Cylinder used


سیگنال های مونیتورینگ خروجی

اصول کنترل قفل و دیاگرام سیگنالهای خروجی

ابعاد
